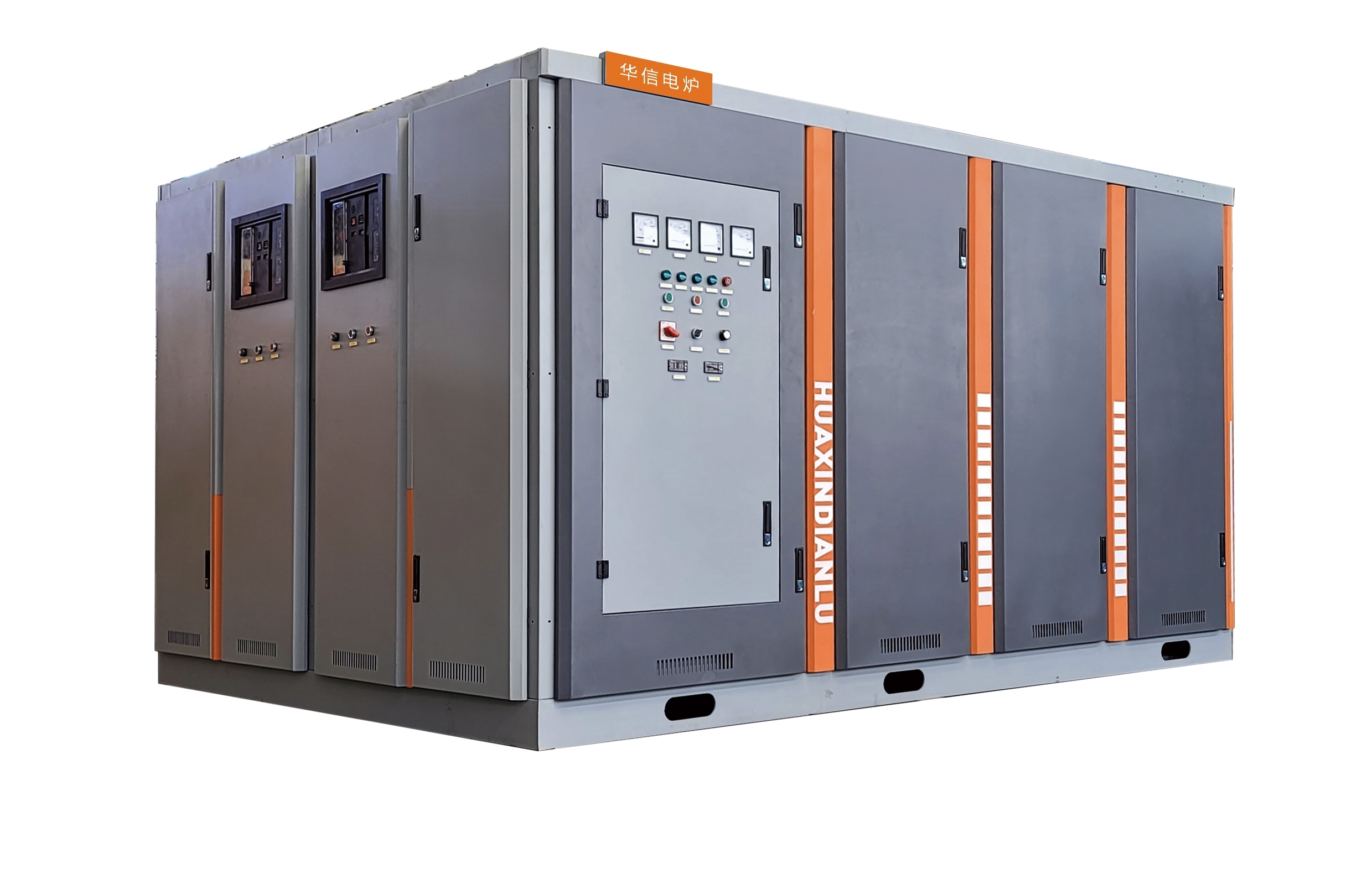

串联一拖二、一拖多技术

时间：2025-01-15

主要技术特点
安全防护设计说明：
中频电炉作为高电压、高温设备，我们始终将使用安全放在第一位，以下是部分安全防护设计：
1、配备漏电检测系统，用于穿炉检测，采用目前最有效的感应接触式报警系统，使用方便，报警准确；

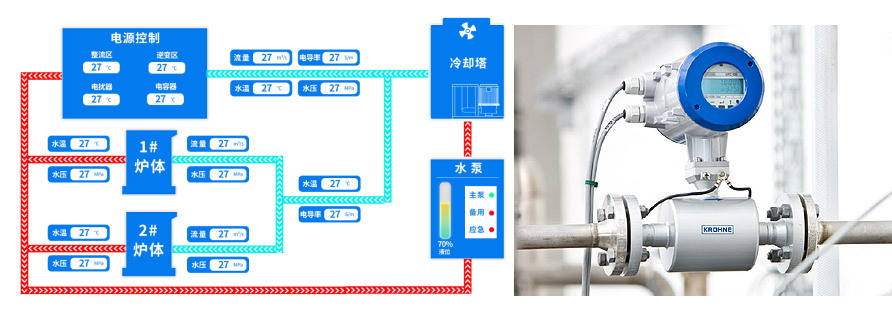

2、水循环监控与报警系统：配备ThinkIMMS智能监控系统，实时监控水温、水压、流量等，并对异常情况进行声光报警；
串联一拖二、一拖多技术41

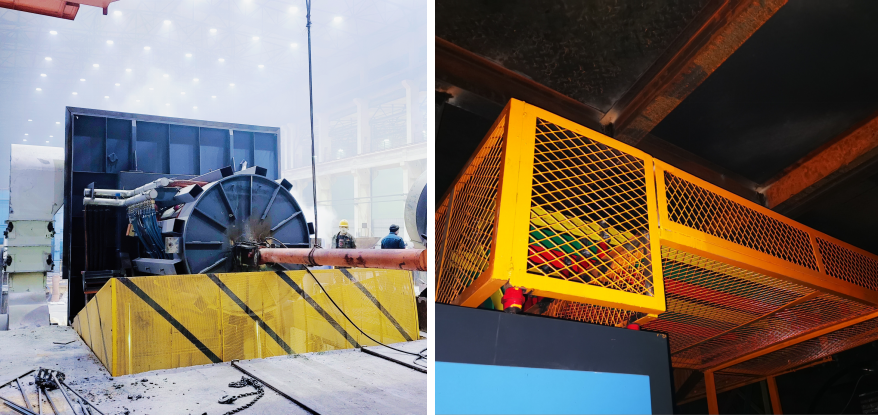

3、炉体防跌落装置：炉体配备防跌落保护装置，在炉体倾炉时可以提供有效保护，防止工人跌落；
串联一拖二、一拖多技术41

4、电源开门检测装置：在电源柜门安装开门检测，柜门打开状态下无法合闸，防止触电事故的发生；
5、绝缘防护措施：在设备安装过程中，对裸露铜排和带电部分均进行有效防护，防止触电事故的发生。

故障容错设计说明：
为保障用户的连续生产，我们总结过往经验，对电炉故障易发部分进行了容错设计，在故障发生后可以快速恢复使用，达到不停机的目的。
1、功率单元冗余设计，我们将逆变输出部分设计为模块化的功率单元，以4500Kw一拖二设备为例，每套逆变柜我们设计有6个功率单元，每个功率单元为800Kw，设备最大功率可达4800Kw，当出现可控硅损坏故障时，只需将其所在功率单元与主回路的螺栓拆开（5分钟内即可完成），剩余5个功率单元总功率仍然可以发4000Kw的功率，即设备仍可满功率运行；
2、双逆变结构设计，我们将4800Kw的功率拆分为两组2400Kw的逆变组，一套一拖一设备共2组，此两组逆变与整流之间均配备隔离开关，当其中一组逆变出现故障时，剩余一组仍然可以以2400Kw的功率继续运行，避免出现因逆变故障导致的电炉无法运行。

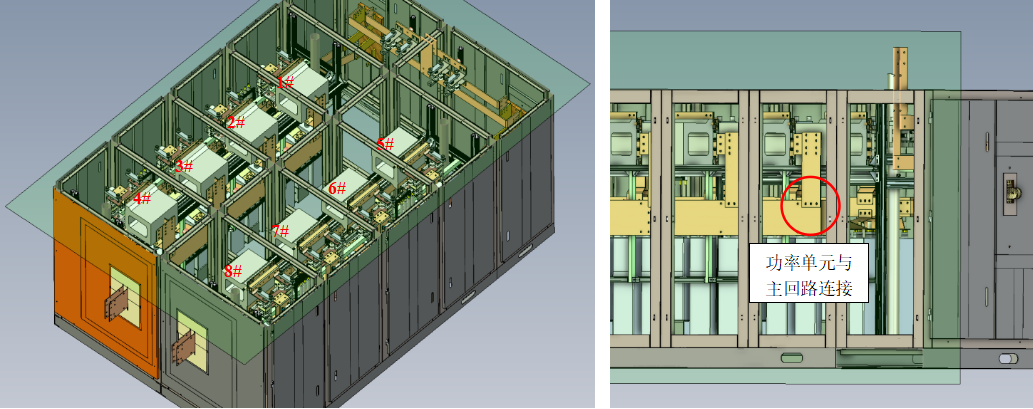

图1：功率单元冗余设计示意图
串联一拖二、一拖多技术41

炉体特色技术说明：

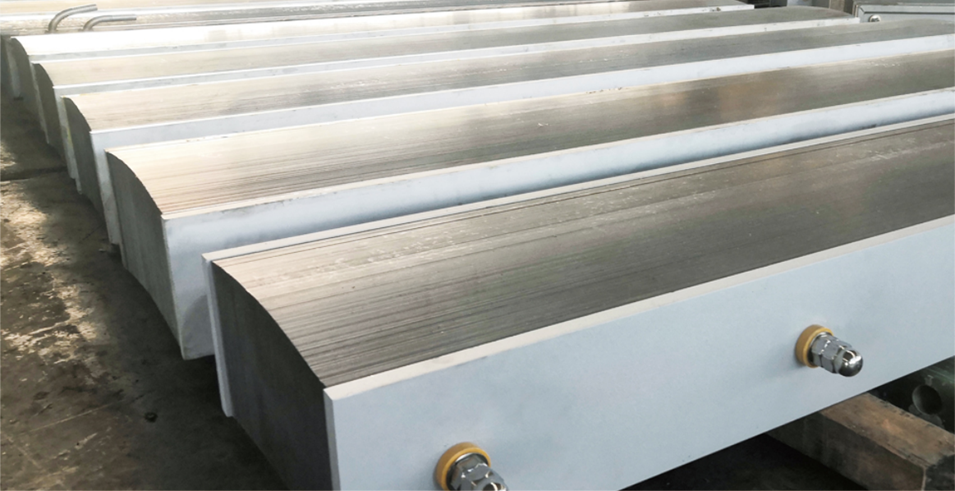

不通水磁轭设计：选用优质有取向磁轭，并且加大磁轭尺寸，大大降低磁轭发热量，磁场发散程度低，延长磁轭使用寿命。

串联一拖二、一拖多技术41

侧出线和支架固定设计
将水冷电缆和水管用支架固定，炉体翻转时，支架后方的电缆和水管不会随炉体活动，减少电缆磨损和动作，延长使用寿命。
空心水冷电缆
电缆铜导线采用全镀锡柔性铜丝绞合；弹簧采用铍铜材质，不发热；配置外部镀锡屏蔽铠装层，确保电缆长期使用不会松散。由于空心电缆的结构特性，在任意弯曲角度下都不会出现凹憋堵水现象。
串联一拖二、一拖多技术41
